目前，科技突飞猛进,电子垃圾越来越多,就淘汰掉的废旧电路板、边角料,在国内每年就有5000万多吨以上。电路板中含有许多稀有金属铜等。非金属有环氧树脂、酚醛树脂、固化剂、玻璃纤维等。我们经过长时间的调查研究实验开发出了比较理想的处理设备和回收加工工艺，并且国内外多个地区都有应用。佶信通过自主研发引用德国新型重力分选技术，整套电路板回收效果达到99.5%以上，佶信机械欢迎您在百忙之中抽出空闲来点击查看佶信设备厂家的主页，佶信机械将带给您无限的惊喜。

---

一、电（线）路板回收设备简介：
废旧电路板破碎回收生产线主要用于对废旧电路板、覆铜板、线路板及边角料等物料中的金属与非金属的分离。该机的开发成功不但提高了回收铜的质量，又防止二次污染。本生产线对废电路板再生加工采取二级粉碎，使其成为金属和树脂纤维粉末混合物；然后通过风力和静电分选将金属与树脂分离。为防止加工过程中的粉尘污染，在气流分选工序后加脉冲除尘装置，有效地解决了粉尘污染问题。





---

二、电（线）路板回收设备产品介绍；                                                                                                                                                                                                                                                       废旧板破碎回收生产线主要用于对废旧电路板、覆铜板、线路板及边角料等物料中的金属与非金属的分离。

 1、 综合性能好，对电脑板回收，计算机板回收，电视机板回收及其它线路控制板回收有独特的效果。对含电容器件的各种线路板回收同样有兼融性。

 2、本生产线是A型产品的升级换代产品，在A型基础上耗电量减少，无噪音，人工少自动化程序高，效率提高，同时占地面积小，是废旧电路板回收利用到目前理想的生产线。
 3、全套设备采用新式除尘器，三合一除尘（旋风除尘＋静电除尘＋静化除尘）对空气，无废气排放。
 4、设备外观整洁，无一除尘袋，取代了传统除尘器灰尘、异味解决不了的难题。

 5、为防止加工过程中的粉尘污染，在气流分选工序后加脉冲除尘装置，有效地解决了粉尘污染问题。



---

三、电（线）路板回收设备特点：
 1.采用了电路板粉碎机进行机械粉碎、高压静电分离新工艺。拆解、粉碎、解离后，进行金属物和非金属物的分选，纯度高。整机电路板回收设备分离纯度的达到99.5%以上。
 2.关键技术是将各种废旧电路板的专用粉碎解离设备有机的结合起来，在生产过程中达到较大的节能效果，且实现了很高的金属分离率。
 3.电路板回收设备处理每吨废旧电路板单位能耗仅为国内同类产品的3/5左右；单套设备每小时高处理量1吨。
 4.电路板回收设备售价仅为国内外同类设备的1/5-1/3，且铜的回收率比同类生产厂家高出3％--5％。
 5.综合性能好，对电脑板，计算机板，电视机板及其它线路控制板有独特的效果。对含电容器件的各种线路板回收同样有兼融性。
 6.电路板回收设备生产线是风选型产品的升级换代产品，比风选型耗电量减少，且无噪音，人工少自动化程序高，效率提高，同时占地面积小，是废旧电路板回收利用、目前较理想的生产线。
 7.用工少，，无噪音，电路板回收设备摆放具有灵活性。

---

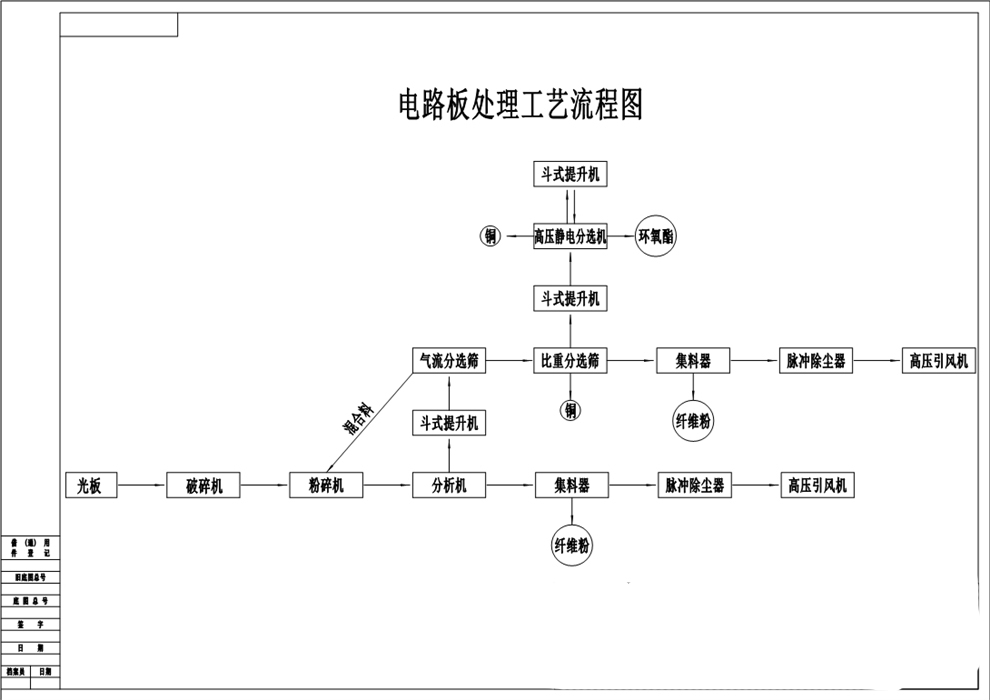

四、线路板摆放工艺流程图：





---

五、工艺流程图解

 1 .撕碎机：把光板进行撕碎，撕碎至2-3公分。

 2. 电路板粉碎机：把破碎后的电路板进行粉碎，粉碎至20目左右。

 3 .分析机：把粉碎后的料进行风选，把树脂、铜和粉尘、纤维进行分离，粉尘和纤维被引风机吸入集料器，树脂和铜进入分级筛。

 4 .集料器：把粉尘与纤维进行收集，收集后的纤维进行排放。

 5. 脉冲净化器：把破碎过程中所产生的粉尘，超细纤维进行收集。

 6 .分级筛：把树脂和铜进行筛选，没有分离开的树脂和铜返回主机再粉碎，分离开的树脂和铜进入比重分选机进行分选。

 7 .比重分选：把树脂粉和铜进行比重分选，由于铜的重量大于树脂的重量，铜会分选到一边，树脂分选到另一边。这样就达到金属与非金属分离。这是目前国内较先进的一种技术，能把金属分选效果达到         99%以上。

 8 .高压静电分选：把经过比重分选机的尾料再进行高压静电分选，使尾料中所含的小粒铜粉和树脂分离（高压静电分选原理为：把输入的电源经变压器调整到10万伏的高压，形成高压磁场，对导电的金属        有吸附的效果，这样就达到金属与非金属分离了）



---

六、线路板破碎设备俯视图：





---

七、电（线）路板回收设备技术参数：

    时产量500公斤PCB电路板回收处理设备配置



名称	型号	功率	数量	外形尺寸
粉碎机主机	SX-700	55KW	1台	2*2*1.7m
分析器	SX-800	1.1KW	1台	1.2*1.2*4m
旋风下料器	SX-800		1台	1*1*4m
四级旋风下料器	SX-1600		1台	1.8*1.6*4m
三合一除尘器	SX-1500		1台	1.5*1.5*5.5m
斗式提升机	SX-180	1.1KW	3台	0.6*0.6*5.5m
分级机	SX-1000	0.37KW	1台	3*1.5*3.5m
高压静电分离器	SX-1000-2	1.1+2.2KW	2台	2*1.8*2.3
产量	500-600kg/h
总功率	66KW
总占地面积	95㎡



---

   时产量1000公斤PCB电路板回收处理设备配置

名称	型号	功率	数量	外形尺寸
双棍破碎机	SX-600	22KW	1台	1.8*1.8*2m
锤式中碎机	SX-400	18.5+3KW	1台
矿用斗式提升机	SX-220	2.2KW	1台	0.8*0.8*5.5m
料仓	SX-1000*3000		1台	3*1.2*4m
输送机	SX-600*4m	1.1KW	2台	4*1*2m
粉碎机主机	SX-700	55KW	2台	2*2*1.7m
分析器	SX-800	1.1KW	2台	1.2*1.2*4m
旋风下料器	SX-800		2台	1*1*4m
四级旋风下料器	SX-1600		2台	1.8*1.6*4m
三合一除尘器	SX-1500		2台	1.5*1.5*5.5m
斗式提升机	SX-180	1.1KW	6台	0.6*0.6*5.5m
分级机	SX-1000	0.37KW	2台	3*1.5*3.5m
高压静电分离器	SX-1000-2	1.1+2.2KW	4台	2*1.8*2.3
产量	1000-1500kg/h
总功率	172KW
总占地面积	200㎡



---

                                                                                                                                                                                                                                                                  电路板破碎回收设备缅甸发货

---

佶信机械是2013年较早期开始研发的“电子废弃物的环保处理和资源回收利用”为主营业务的厂家，专业生产和研发废旧电子垃圾回收粉碎分离设备，公司以“科技、环保、资源”为核心理念，以强劲的技术创新能力和超常的市场运作模式，迅速形成了电子废弃物环保处理设备研发制造、废电器电子产品回收拆解处置，打造了一条完整的电子废弃物处理与资源回收“绿色产业链”。公司有雄厚的经济实力和具有专业知识产权和技术过硬的技术团队，竭诚为广大客户服务，在国内外有许多正在运作的环保企业均采用我公司的设备。在结合当前环保需求的同时推出系列环保型机械产品：环保型废旧锂电池破碎回收、手机锂电池破碎分离设备、环保型废旧电路板、线路板一条龙回收--粉碎--分离--再利用生产线、环保型废旧电缆电线回收分离设备、环保型废旧铝塑回收设备。我们为投资客户提供专业技术，提供参观，试机，现场探讨等，因为专业专注、诚信、可靠、服务完善获得了电路板回收系统专利、锂电池回收系统等多项专利，同时荣获多项荣誉项目。

---



专利证书



                                                                                    电路板破碎回收系统专利

---
